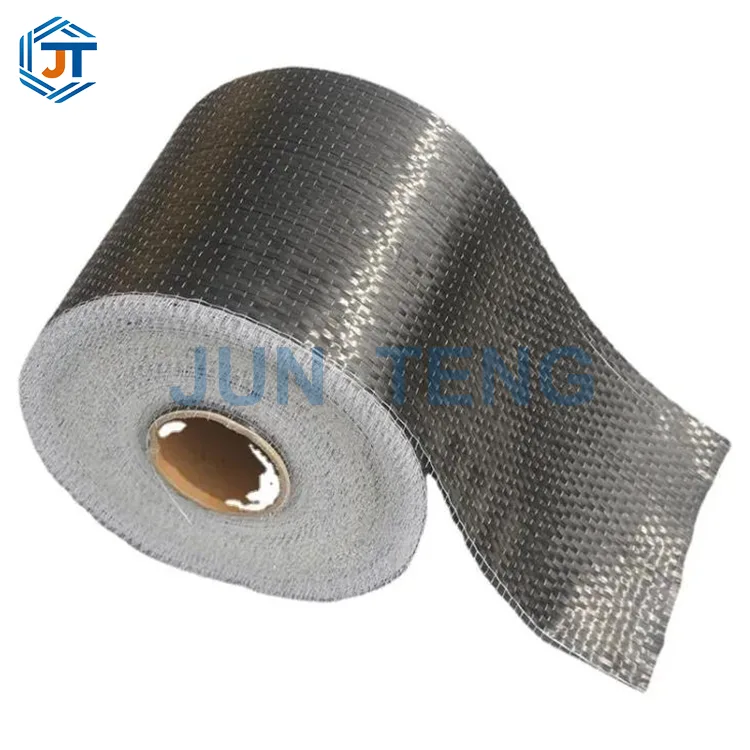

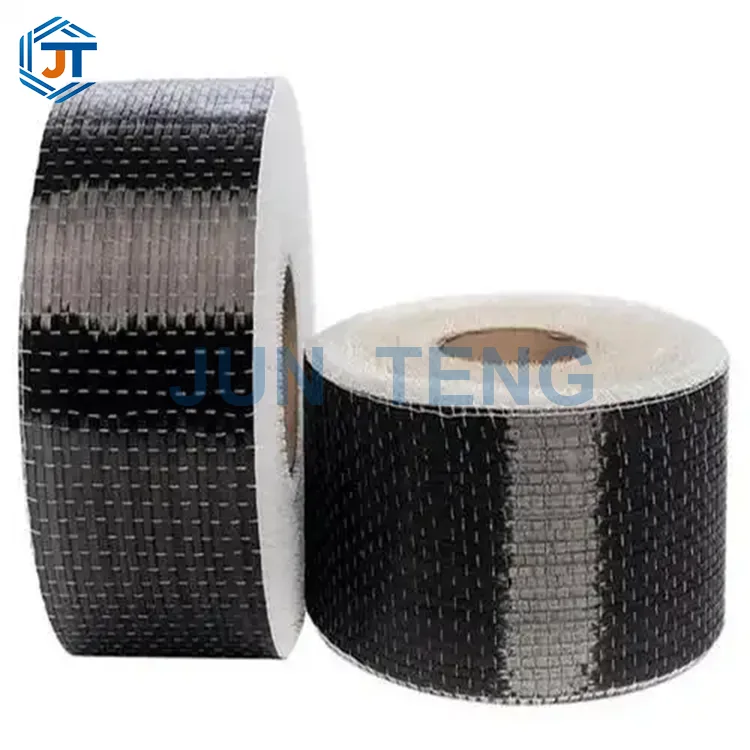

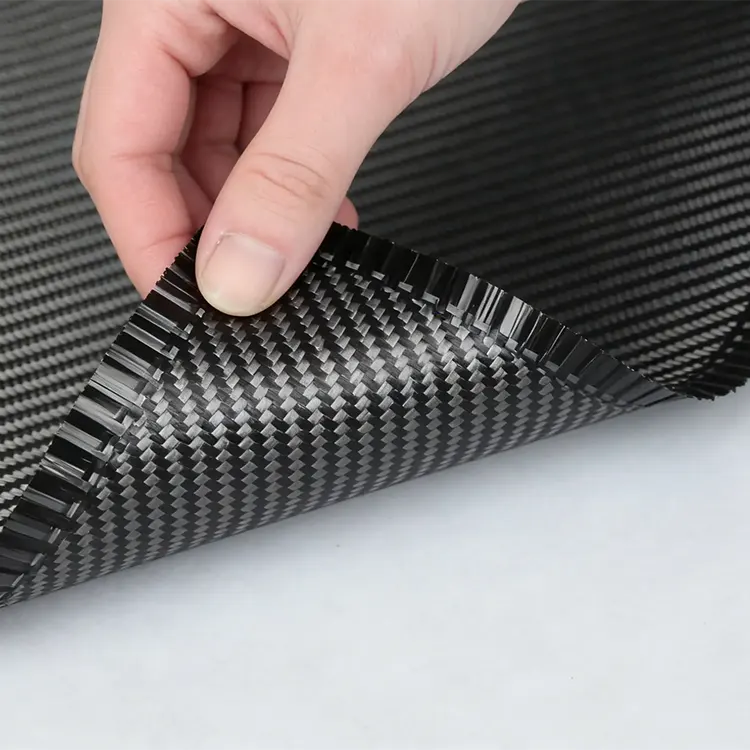

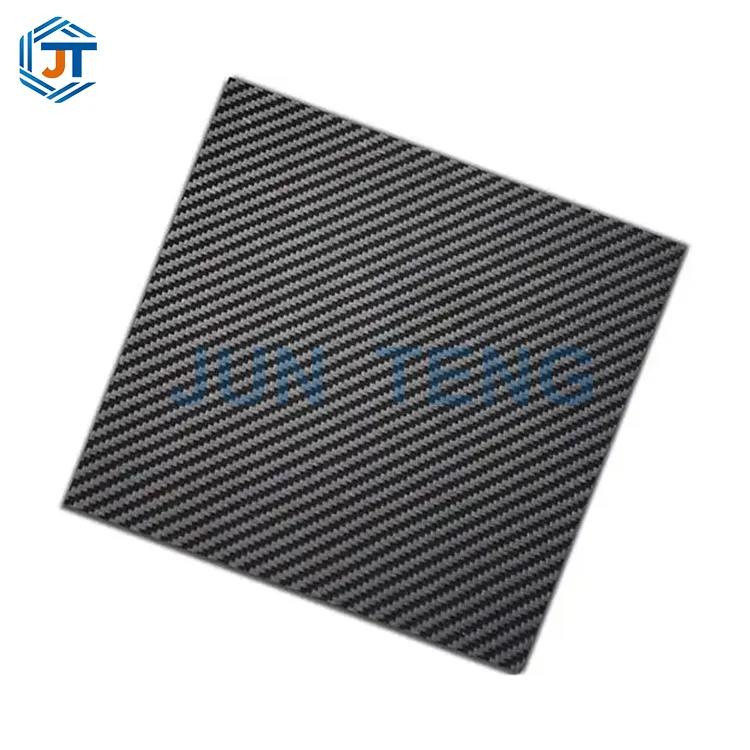

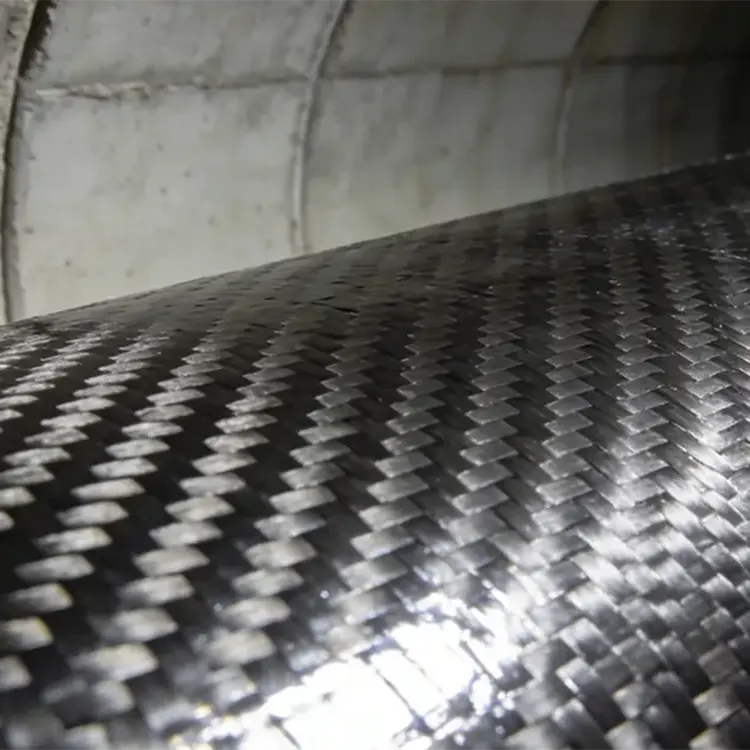

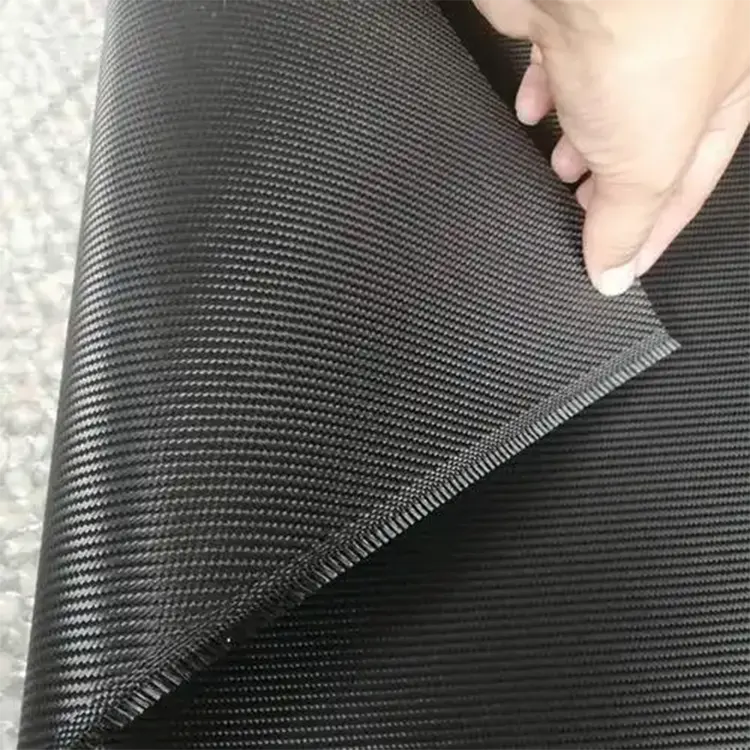

نسيج معزز بألياف الكربون ثنائي الاتجاه بوزن 300 جرام

يتكون النسيج المقوى بألياف الكربون ثنائي الاتجاه من JUN TENG من خلال خياطة متعامدة مزدوجة الطبقة من خيوط ألياف الكربون المستمرة 12K. على عكس نسيج الكربون أحادي الاتجاه الذي يتمتع بقدرة تحمل محدودة للقوة، فإن هذا التصميم ثنائي الاتجاه يوزع الحمل بالتساوي ويقوي في الوقت نفسه ضد القص والالتواء. إنه يتوافق مع المعيار الوطني GB50367-2013 لـ "تصميم تقوية الهيكل الخرساني" ويلبي المعايير الميكانيكية من المستوى الأول.

وحدة تحميل الألياف بمساحة الوحدة هي 300 جم، والسمك النظري 0.45 مم. إنه يأخذ في الاعتبار كلاً من المحتوى العالي من الألياف ومرونة التصاق السطح المنحني، وهو مصمم خصيصًا لفتحات فتحات الأرضية، وإصلاحات جدران القص، والتعزيز المضاد للقص للعوارض والأعمدة غير المنتظمة، والتحميل الالتوائي للجسر، وتعزيز الضغط متعدد الاتجاهات للمعدات الصناعية.

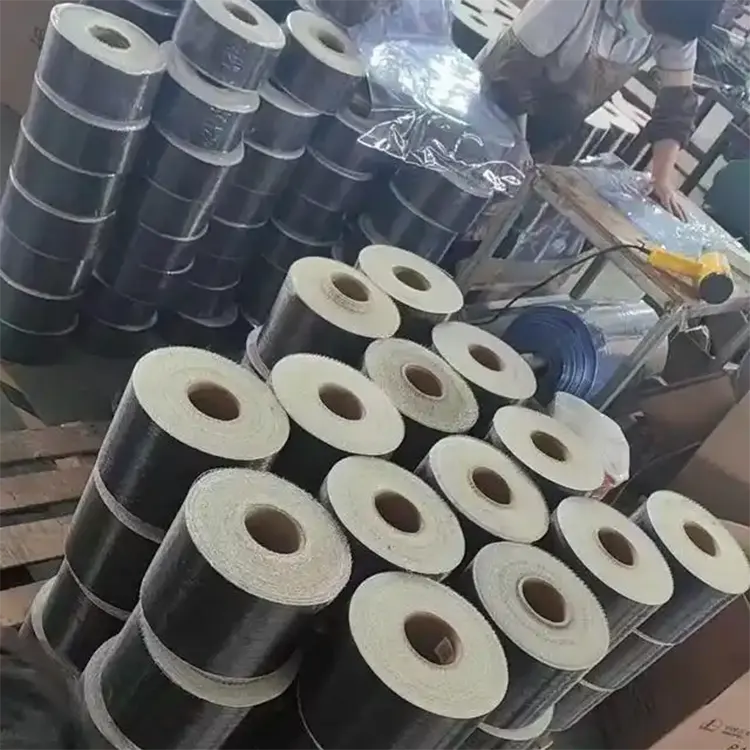

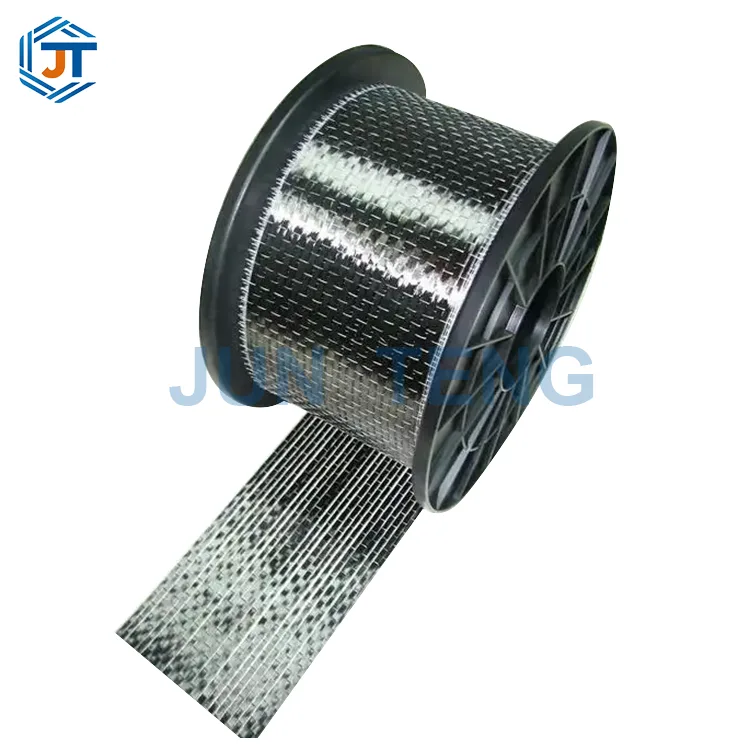

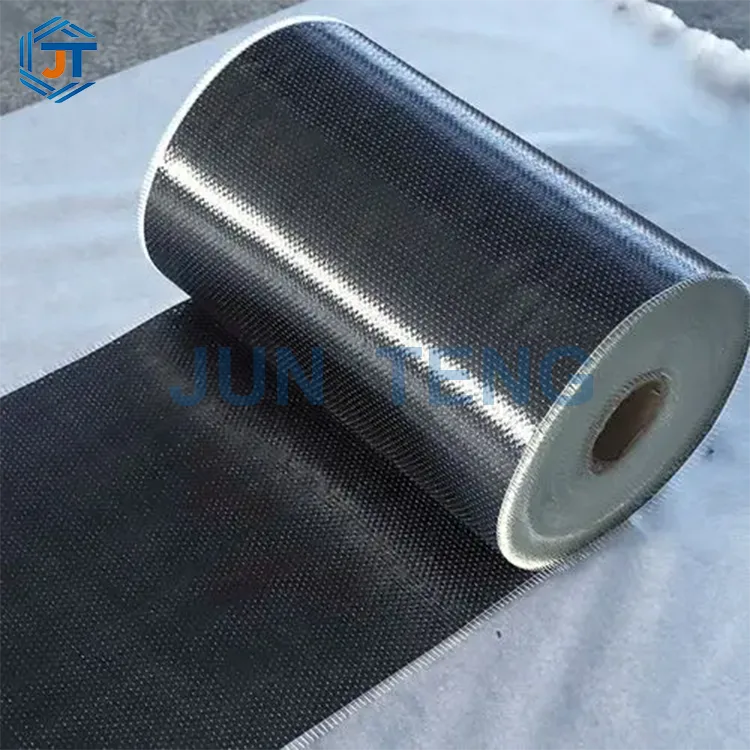

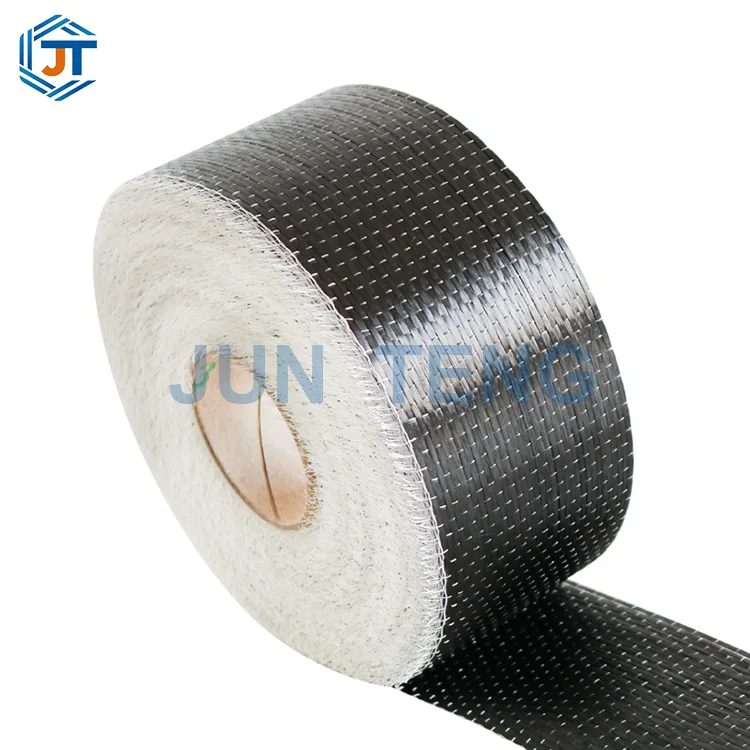

إنه يعالج نقاط الألم في نسيج الكربون أحادي الاتجاه الذي يقاوم التوتر في اتجاه واحد فقط، وتمزق الحواف، والفشل في تعزيز الحمل متعدد الاتجاهات. إنها مناسبة لتجديد المباني المدنية، وإصلاح الجسور البلدية، والهياكل الكيميائية المضادة للتآكل، وتعزيز مكونات النقل بالسكك الحديدية. البناء والتركيب خاليان من التشقق والتجاعيد، ومقاومان للأحماض والقلويات، ومضادان للشيخوخة، وخفيفان الوزن للغاية. يمكن لطبقة واحدة أن تحل محل العديد من الأقمشة الكربونية ذات الطبقات الرقيقة، مما يقلل بشكل كبير من وقت البناء وفقدان المواد اللاصقة. إنها تدعم تخصيص قطع الشريط بعرض 500 مم/1270 مم، مع لفات مستقيمة بطول 100 متر متوفرة في المخزون، ويتم تزويدها بغراء مشرب بالإيبوكسي من الدرجة A كمجموعة كاملة.

المعلومات الأساسية للمنتج وجدول المعلمات القياسية الوطنية

1.1 الجدول العام لمعلمات المواصفات الأساسية

المزايا الأساسية المتباينة

تركز الغالبية العظمى من نصوص القماش الكربوني المقوى الموجودة في السوق فقط على ميزة مقاومة الانحناء للقماش أحادي الاتجاه، متجاهلة العدد الكبير من ظروف العمل الخاصة بالقص والالتواء والشد ثنائي المحور في الهندسة. يعيد النسيج المعزز بألياف الكربون ثنائي الاتجاه بوزن 300 جرام بناء مخطط التعزيز من منطق الضغط، وتضرب مزاياه الخمس الفريدة بشكل مباشر نقاط الضعف في الصناعة:

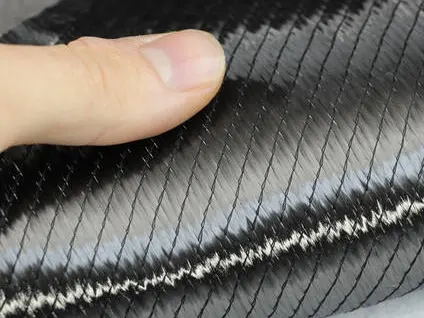

1. قوة متوازنة ذات محور مزدوج، مناسبة للأحمال المعقدة متعددة الاتجاهات. القماش الكربوني أحادي الاتجاه لديه قوة عالية فقط في الاتجاه الرئيسي 0 درجة، مع قدرة تحمل رأسية أقل من 10%. وهو عرضة للفشل المحلي عند مواجهة فتحات الأرضية، وشقوق جدار القص، والعوارض والأعمدة المنحنية، وعوارض غطاء الجسر تحت الضغط الالتوائي. يستخدم القماش الكربوني ثنائي الاتجاه بوزن 300 جرام ترتيبًا متماثلًا لألياف مزدوجة الطبقة +45°/-45°، مع أحمال ألياف متساوية تمامًا في كلا الاتجاهين المتعامدين. تم تحسين مقاومة القص، ومقاومة الالتواء، ومقاومة الشد ثنائية الاتجاه بشكل متزامن. بعد التعزيز، يمكن تشتيت الضغط في أي زاوية للمكون بالتساوي، مما يمنع التشققات الثانوية الناتجة عن تركيز الضغط المحلي.

2. مع وزن 2.300 جرام وطبقة واحدة تحل محل طبقات متعددة، فإن الكمية الإجمالية لنسيج تقوية ألياف الكربون ثنائي الاتجاه 300 جرام في نفس المنطقة تتجاوز بكثير 200 جرام من النسيج ثنائي الاتجاه. إن وضع طبقة واحدة يمكن أن يحقق التعزيز وقدرة التحمل للمكونات الثقيلة دون الحاجة إلى طبقات متعددة. مقارنة ببناء القماش الكربوني الرقيق متعدد الطبقات: تقليل العمليات الأربع للتلميع والفرشاة والوضع والمعالجة، وتقليل استهلاك المادة اللاصقة المشربة بالإيبوكسي بنسبة 40%، وتقصير فترة البناء الإجمالية بمقدار النصف، وتقليل تكاليف العمالة والمواد المساعدة بشكل كبير؛ وفي الوقت نفسه، فهو يقلل من المخاطر الخفية للتجويف والفقاعات الناتجة عن الرصف متعدد الطبقات، ويعزز استقرار جودة التسليح.

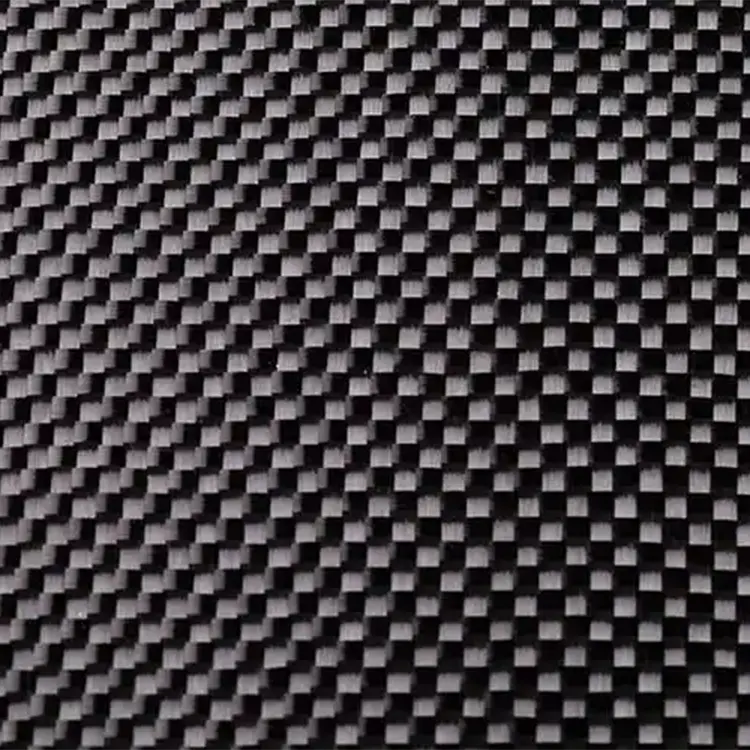

3. عملية خياطة غير ملتوية، لا ثني الألياف، فقدان ميكانيكي أقل. تتشابك ألياف النسيج المنسوجة التقليدية ثنائية الاتجاه وتنحني، وعندما تتعرض للقوة، يتم تقويم الألياف أولاً قبل الحمل، مما يؤدي إلى فقدان ميكانيكي؛ يعتمد هذا المنتج عملية خياطة الأقمشة غير المنسوجة، مع ألياف الكربون التي تكون مستقيمة وغير منحنية طوال العملية بأكملها. يمكن نقل الحمل على الفور تحت الضغط، وتزداد كفاءة التعزيز بنسبة 18%. سطح القماش أملس وخالي من الصدمات والانخفاضات، ويلتصق بشكل وثيق بركائز الهيكل الخرساني والفولاذ. يتم وضع الحواف والزوايا والأسطح المنحنية بدون تجاعيد أو تزييف، مما يقلل من معدل إعادة العمل للتجويف.

4. المشهد بأكمله مرن وقابل للتكيف، مع التغليف المتكامل وتعزيز المكونات غير المنتظمة. يتمتع القماش الكربوني نفسه بمرونة عالية للغاية ويمكن ثنيه ولفه حول هياكل غير منتظمة مثل الأعمدة الدائرية والعوارض المنحنية وخطوط الأنابيب وقواعد المعدات حسب الرغبة. بسمك 300 جرام، يوازن القوة والمرونة، ولن يصبح قاسيًا ويصعب ملاءمته بسبب الوزن الزائد؛ لا يحتوي قطع اللف على خيوط فضفاضة ولا يتطلب معالجة قفل الحافة. تتميز عملية القطع في الموقع بالبساطة، ويمكن إنشاء مساحات ضيقة مثل الأسقف الضيقة وعوارض وأعمدة الطابق السفلي.

5. مقاومة التآكل والمتانة على المدى الطويل، ألياف الكربون متعددة الاستخدامات في حد ذاتها لا تصدأ، ومقاومة للأحماض والقلويات والملح والرطوبة والشيخوخة فوق البنفسجية، ومناسبة للبيئات المسببة للتآكل مثل مباني رش الملح الساحلية، والمصانع الكيماوية، والمرائب تحت الأرض، وخزانات الصرف الصحي، وما إلى ذلك؛ بعد معالجة المركب بمادة لاصقة إيبوكسي من الدرجة A، يتم تشكيل طبقة محكمة الغلق مضادة للتآكل لحماية القضبان الفولاذية داخل الخرسانة. عمر الخدمة المصمم لنظام التعزيز يمكن أن يصل إلى أكثر من 50 عامًا، وليست هناك حاجة لمنع الصدأ أو صيانة مقاومة التآكل في المرحلة اللاحقة.

سيناريوهات التطبيق

تدعيم البناء والهندسة المدنية (المصانع المدنية/الصناعية)

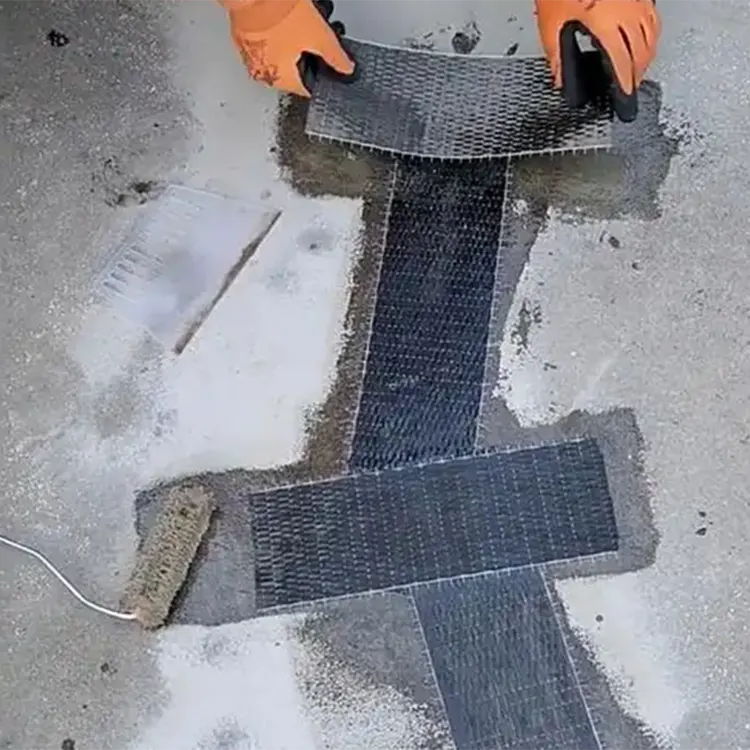

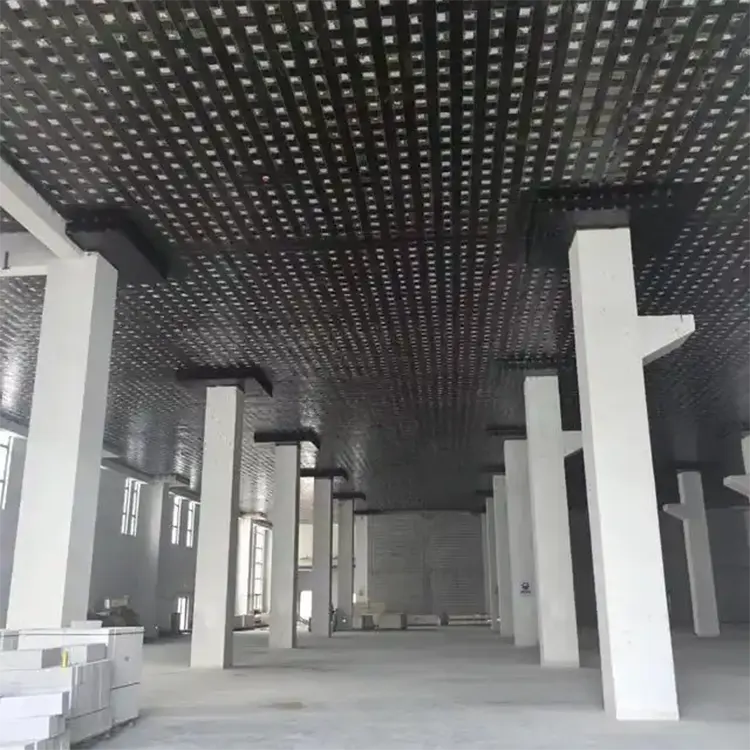

1. تعزيز فتحات الأرضيات: تجديد فتحات السلالم والفتحات المحجوزة للمعدات، وتعزيز ألواح الأرضية تحت ضغط ثنائي الاتجاه لمنع الشقوق الشعاعية حول الفتحات؛

2. إصلاح جدار القص: الشقوق القطرية المتقاطعة للجدار، ومقاومة قص الجدار غير الكافية، والتعزيز الزلزالي لفتحات الأبواب؛

3. تدعيم الكمرات والأعمدة غير المنتظمة: التقوية الالتوائية والقصية للأعمدة الدائرية، والجسور الثانوية المنحنية، وعقد الجسور الأولية والثانوية

4. تجديد المناطق السكنية القديمة: كسر جذور الشرفة، وزيادة قدرة تحمل الأرضية، وتحسين مستوى المقاومة الزلزالية؛

5. إصلاح الطابق السفلي: الشقوق في الجدران الرطبة وتعزيز الصفائح السفلية المضادة للتشقق والتسرب في الاتجاهين.

II الجسور البلدية وهندسة الأنفاق

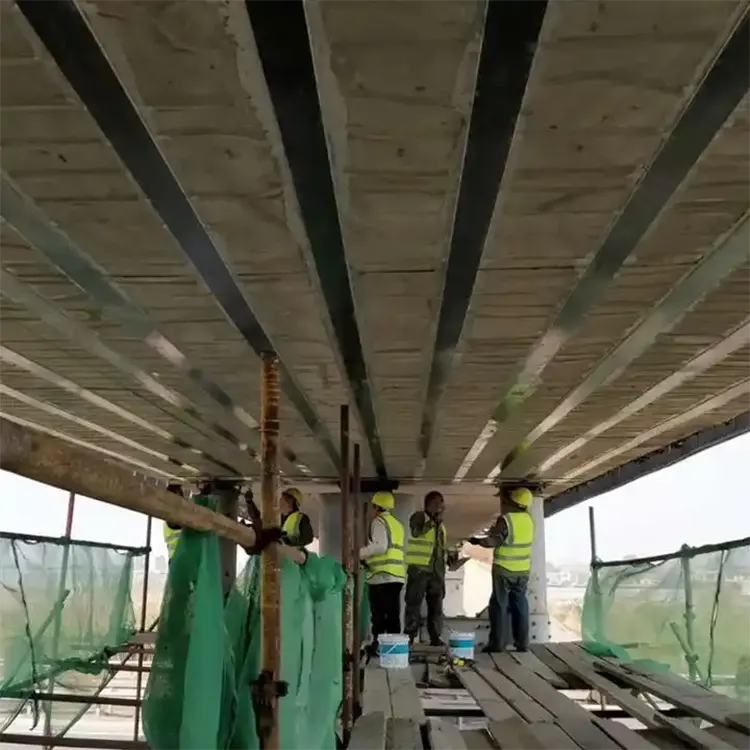

يتم تعزيز عوارض غطاء الجسر وأعمدة الرصيف بواسطة قوى الالتواء، ويتم إصلاح الشقوق القطرية في بطانة الأنفاق، وتكون ألواح الرصيف مقاومة للتشقق في كلا الاتجاهين، ويتم تعزيز عوارض الصندوق المرتفعة عن طريق القص، لتحل محل تقنية ربط الفولاذ التقليدية، ولا يزيد الوزن الذاتي من حمل الجسر.

III التعزيز الصناعي الخاص المضاد للتآكل

يتم تعزيز قاعدة المعدات الكيميائية، وجدار خزان الصرف الصحي، ودعم الهيكل الفولاذي بضغط متعدد الاتجاهات، وطبقة تقوية خاصة بالبيئة مقاومة للتآكل، والتي لها وظيفة مزدوجة للتقوية الهيكلية والحماية ضد التآكل.

جدول المقارنة للاختيار بين قماش الكربون أحادي الاتجاه 300 جرام وقماش الكربون ثنائي الاتجاه 300 جرام

عملية البناء القياسية

1. المعالجة الأساسية: تلميع الملاط الخرساني، وإزالة الطبقات السائبة، وتنظيف الغبار وبقع الزيت باستخدام الأسيتون؛

2. تطبيق المادة اللاصقة الأساسية: قم بتطبيق المادة اللاصقة الأساسية من ألياف الكربون من الدرجة A بشكل متساوٍ، واختراق الركيزة وتعزيزها؛

3. التسوية والإصلاح: املأ قرص العسل والحفر بغراء التسوية لضمان سطح قاعدة أملس؛

4. طلاء الغمر: ضع مادة لاصقة غاطسة على سطح القاعدة، ثم ضع 300 جرام من القماش الكربوني على الوجهين بشكل مسطح، ثم قم بلف الفقاعات وإزالتها بشكل متكرر باستخدام الأسطوانة؛

5. طلاء السطح: يتم طلاء سطح القماش الكربوني بمادة لاصقة لطلاء السطح مرتين، مما يؤدي إلى غمر ألياف الكربون بالكامل دون أي ألياف جافة مكشوفة؛

6. المعالجة والمعالجة: المعالجة الكاملة في درجة حرارة الغرفة لمدة 72 ساعة، وتجنب الاضطرابات الخارجية خلال فترة المعالجة.

تخزين المنتج والنقل والتعليمات الداعمة

1. متطلبات التخزين: يتم التخزين في مستودع بارد وجاف، مع تجنب أشعة الشمس المباشرة والغمر بمياه الأمطار. ضع اللفات في وضع مستقيم لمنع الضغط والتجعد؛

2. المواد الداعمة: يجب استخدام المادة اللاصقة المشربة بألياف الكربون القياسية الوطنية (لاصق أساسي + لاصق تسوية + لاصق سطحي مشرب)، ويحظر خلط لاصق الإيبوكسي المدني العادي؛

3. خدمة التخصيص: تدعم القطع بأي عرض يتراوح بين 50-1270 مم وعدادات القطع حسب الحاجة. يمكن تخصيص القماش الكربوني ذو الوزن الخاص للمشاريع واسعة النطاق؛

4. ضمان الجودة: كل دفعة مصحوبة بتقرير اختبار ميكانيكي من طرف ثالث، والذي يتوافق مع مواصفات القبول لهندسة التسليح، ويمكن أن يوفر بيانات الإنجاز ودعم وثائق فحص الجودة

يملأ نسيج تقوية ألياف الكربون ثنائي الاتجاه بوزن 300 جرام فجوة الأداء لقماش الكربون أحادي الاتجاه في مجال التعزيز متعدد الاتجاهات. بدعم من ألياف الكربون عالية الجودة 12K وتقنية الخياطة غير المنسوجة ثنائية المحور ±45 درجة، فإنها تحقق أربع قيم أساسية للقوة العالية، والتوازن ثنائي الاتجاه، والبناء السهل، والمتانة الطويلة تحت الوزن الهندسي السائد الذي يبلغ 300 جرام. على عكس الأقمشة المنسوجة ثنائية الاتجاه العادية الموجودة في السوق، فإن هذا المنتج يعمل على تحسين هيكل تخطيط الألياف، وتقليل الخسائر الميكانيكية، ولديه كفاءة تقوية أعلى بطبقة واحدة. إنها مناسبة تمامًا لظروف العمل المعقدة مثل فتحات الأرضيات، وجدران القص، والعوارض والأعمدة غير المنتظمة، والتواء الجسور الذي لا يمكن لقماش الكربون أحادي الاتجاه التعامل معه. بدءًا من تجديد المباني المدنية القديمة وحتى إصلاح الجسور البلدية الكبيرة، يمكن توفير حلول تقوية هيكلية مستقرة وموثوقة. معلمات المواد تتوافق تمامًا مع معايير التعزيز الوطنية، والبناء مريح والتكلفة الشاملة يمكن التحكم فيها. إنها الركيزة المهنية المفضلة للتعزيز الهيكلي متعدد الاتجاهات.
