لماذا أصبحت مسامير الكربون الكربونية هي حل التثبيت المفضل لتطبيقات درجات الحرارة العالية جدًا
ترصيع الكربون الكربونتم تصميمها لتطبيقات التثبيت حيث تعاني أدوات التثبيت المعدنية أو الجرافيت التقليدية من الحرارة الشديدة والتدوير الحراري والتحكم في التلوث.يونيو تنغتقوم بتصنيع مسامير مركبة من الكربون والكربون للأفران الكهروضوئية، ومعدات أشباه الموصلات، وأنظمة المعالجة الحرارية الفراغية، وغيرها من تطبيقات المجال الحراري الصعبة، مما يوفر تصنيعًا دقيقًا، وأبعادًا مخصصة، وأداءً مستقرًا في البيئات الخاملة حتى 2200 درجة مئوية.
عندما تعمل المعدات ذات درجة الحرارة العالية في ظل ظروف الفراغ أو الغاز الخامل، يمكن لنظام التثبيت أن يؤثر بشكل مباشر على استقرار المجال الحراري، ومحاذاة المكونات، وتكرار الصيانة، وموثوقية الإنتاج. تجمع المسامير المركبة من الكربون والكربون بين مصفوفة كربون خفيفة الوزن مع تعزيز مستمر بألياف الكربون، مما يوفر بديلاً مفيدًا للمثبتات المعدنية التقليدية.
يتم تصنيع مسامير الكربون الكربونية JUN TENG من خلال نسج ألياف الكربون ثلاثية الأبعاد، والتشريب المتكرر والكربنة، والجرافيت ذو درجة الحرارة العالية، وتصنيع الآلات الدقيقة باستخدام الحاسب الآلي. متوفرة بأقطار خيط M3-M30 وأطوال 10-600 مم، ويمكن توفيرها بتكوينات خيط كامل، وخيط جزئي، ومتدرج، وغيرها من التكوينات المخصصة.
جدول المحتويات
- ما هي ترصيع الكربون الكربون؟
- لماذا هي مناسبة لتطبيقات درجات الحرارة العالية؟
- ما هو الأداء الفني الذي يمكن للمشترين توقعه؟
- ما هي المزايا الرئيسية؟
- أين يتم استخدام ترصيع الكربون الكربوني؟
- كيف يتم تصنيع مسامير الكربون الكربونية؟
- كيف يجب عليك اختيار الزر المناسب؟
- كيف ينبغي تركيبها وصيانتها؟
- الأسئلة المتداولة
- خاتمة

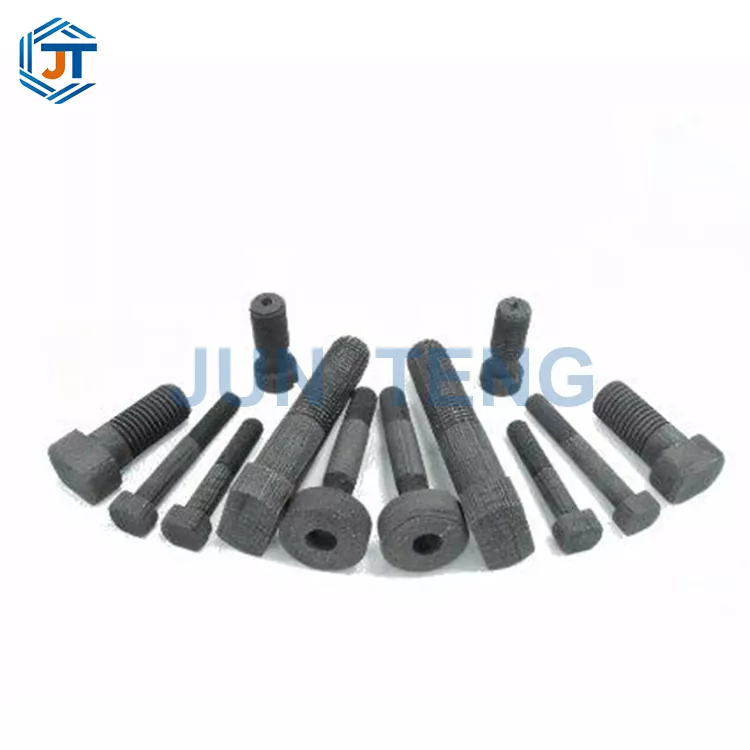

ما هي ترصيع الكربون الكربون؟
مسامير الكربون الكربونية عبارة عن مكونات تثبيت طويلة القضيب مصنوعة من مادة مركبة من الكربون والكربون، يشار إليها عادةً باسم مركب C/C. بدلاً من الاعتماد على الفولاذ التقليدي أو الفولاذ المقاوم للصدأ أو الموليبدينوم، تستخدم هذه المثبتات مصفوفة كربون معززة بألياف الكربون لتحقيق مزيج من الوزن المنخفض والثبات الحراري والأداء في درجات الحرارة العالية.
هيكلها يجعلها ذات قيمة خاصة للمعدات التي يمكن أن يؤثر فيها التلوث المعدني، أو عدم تطابق التمدد الحراري، أو تشوه المثبت على جودة الإنتاج. يسمح الخيط المصنوع بدقة للمسمار بتوصيل المكونات الكبيرة من الجرافيت أو الكربون بشكل آمن عند إقرانها بصواميل وغسالات متوافقة.
بالنسبة للمشترين الذين يقومون بتقييم مسامير الكربون الكربونية من JUN TENG، فإن الاعتبار الرئيسي ليس مجرد مقاومة درجات الحرارة القصوى. إن سلامة الخيوط ودقة الأبعاد والتمدد الحراري ونقاء المواد ومقاومة الصدمات الحرارية والتوافق مع المجال الحراري المحيط لها نفس القدر من الأهمية.
لماذا هي مناسبة لتطبيقات درجات الحرارة العالية؟
تتعرض أدوات التثبيت المستخدمة داخل معدات المعالجة الحرارية للتسخين والتبريد المتكرر والتحميل الميكانيكي والتعرض للفراغ أو الغازات الخاملة. قد تلين المواد التقليدية أو تزحف أو تتأكسد أو تقدم شوائب غير مرغوب فيها مع ارتفاع درجات الحرارة.
تعالج المسامير المركبة من الكربون والكربون العديد من هذه التحديات. يحدد JUN TENG الحد الأقصى لدرجة حرارة العمل بحوالي 2200 درجة مئوية في البيئات الخاملة، في حين أن معامل التمدد الحراري للمادة يتماشى بشكل وثيق مع الجرافيت ومكونات المجال الحراري الأخرى القائمة على الكربون.
يساعد هذا التوافق على تقليل تغيرات الأبعاد أثناء التسخين والتبريد. يمكن أن يساعد الحفاظ على ارتباط الخيط المستقر نسبيًا أيضًا في تقليل ارتخاء وإزاحة المكونات المتصلة أثناء الدورات الحرارية المتكررة.
ما هو الأداء الفني الذي يمكن للمشترين توقعه؟
يجب أن يعتمد اختيار المواد على الأداء القابل للقياس بدلاً من ادعاءات درجة الحرارة وحدها. تسلط المقارنة التالية الضوء على العديد من الخصائص التقنية المتوفرة لترصيع الكربون الكربوني من JUN TENG.
| عنصر الاختبار | جون تنغ C/C مسمار | مسمار الموليبدينوم | مسمار سبيكة ذو درجة حرارة عالية |
|---|---|---|---|
| الكثافة الظاهرية | 1.64-1.73 جم/سم3 | 10.18 جم/سم3 | 7.95 جم/سم3 |
| أقصى درجة حرارة العمل | تصل إلى 2200 درجة مئوية في الغاز الخامل | تقريبا. 1650 درجة مئوية | ما يصل إلى تقريبا. 880 درجة مئوية |
| معامل التمدد الحراري | 0.85-1.35 × 10⁻⁶/ك | 5.4 × 10⁻⁶/ك | 16.9 × 10⁻⁶/ك |
| محتوى الرماد | ≥550 جزء في المليون | هطول المعادن الثقيلة ممكن | تطاير المعادن ممكن |
| مقاومة الصدمات الحرارية | ≥1300 دورة عند 1800 درجة مئوية | تقريبا. 320 دورة قبل التشقق | تليين سريع عند درجة حرارة عالية |
| خصائص المواد | خفيف الوزن، وغير مغناطيسي، وذو أساس كربوني | معدنية وثقيلة | معدنية وحساسة للأكسدة |
يعتمد الأداء الفعلي على جو التشغيل ودرجة الحرارة والتحميل الميكانيكي والهندسة وحالة السطح وممارسات التثبيت. لذلك، يجب أن يأخذ التقييم الهندسي دائمًا في الاعتبار بيئة التشغيل الكاملة.
ما هي المزايا الرئيسية؟
1. استقرار ممتاز في درجات الحرارة العالية
يمكن أن يحافظ البناء المركب من الكربون والكربون على أداء التثبيت في درجات الحرارة حيث تبدأ العديد من أدوات التثبيت التقليدية في الزحف أو التليين. وهذا يجعل مسامير C/C مناسبة بشكل خاص لمعدات الفراغ ذات درجة الحرارة العالية والجو الخامل.
2. التمدد الحراري المنخفض
يساعد معامل التمدد الحراري المنخفض نسبيًا مسامير الكربون الكربونية على العمل بفعالية مع مكونات الجرافيت والكربون الكربوني. يمكن أن يساعد التمدد التفاضلي المنخفض في الحفاظ على مشاركة الخيط وموضع المكونات أثناء التدوير الحراري.
3. درجة نقاء المواد العالية
بالنسبة لتصنيع الخلايا الكهروضوئية وأشباه الموصلات، يعد التحكم في التلوث أمرًا بالغ الأهمية. يمكن لمحلول التثبيت عالي النقاء المعتمد على الكربون أن يقلل من المخاوف المرتبطة بهطول المعادن الثقيلة من أدوات التثبيت المعدنية في البيئات ذات درجات الحرارة العالية.
4. البناء خفيف الوزن
بكثافة تبلغ 1.64-1.73 جم/سم3، تكون المسامير المركبة من الكربون والكربون أخف بكثير من الموليبدينوم والعديد من البدائل المعدنية التقليدية. يمكن أن يكون الوزن المنخفض للمكونات مفيدًا عند تصميم تجميعات كبيرة للمجال الحراري.
5. التخصيص المرن
- خيارات قطر الخيط M3-M30
- نطاق الطول القياسي 10-600 ملم
- تكوينات الخيط الكامل والخيط الجزئي
- تصاميم متدرجة وممتدة
- الأبعاد المخصصة بناءً على الرسومات الهندسية
- طلاء اختياري مضاد للأكسدة من SiC للتطبيقات المناسبة
أين يتم استخدام ترصيع الكربون الكربوني؟
إن الجمع بين الثبات الحراري والتمدد المنخفض والكثافة المنخفضة والتركيبة عالية النقاء يجعل مسامير الكربون الكربونية مناسبة للعديد من التطبيقات الصناعية.
- التصنيع الكهروضوئي:يستخدم لتوصيل دعامات الجرافيت، وألواح العزل، وهياكل المجال الحراري، والمكونات الأخرى داخل أفران نمو البلورات وأفران السبائك.
- معدات أشباه الموصلات:مناسبة لتثبيت مكونات الجرافيت داخل أنظمة CVD، وأفران نشر الفراغ، ومعدات التلدين عالية النقاء.
- المعالجة الحرارية الفراغية:يستخدم في أفران التلبيد والكربنة والجرافيت حيث قد تتعرض أدوات التثبيت المعدنية التقليدية للتشوه الحراري.
- أبحاث الفضاء الجوي:تنطبق على معدات اختبار درجة الحرارة العالية، وأنظمة المحاكاة الحرارية، وتركيبات المختبرات المتخصصة.
في تجميعات المجال الحراري المطلوبة، غالبًا ما يتم استخدام مسامير الكربون الكربونية مع غسالات الكربون الكربونية المتوافقة وصواميل الكربون الكربونية لإنشاء نظام تثبيت كامل عالي الحرارة.
كيف يتم تصنيع مسامير الكربون الكربونية؟
تؤثر عملية التصنيع بشكل مباشر على الخواص الميكانيكية والحرارية لمثبت C/C. يستخدم JUN TENG طريق إنتاج متكامل مصمم للتحكم في المواد بدءًا من تحضير التشكيل وحتى المعالجة النهائية.
- نسج التشكيل ثلاثي الأبعاد:يتم نسج ألياف الكربون المستمرة في شكل ثلاثي الأبعاد لتأسيس استمرارية الألياف.
- التشريب:يساعد الفراغ المتكرر والتشريب عالي الضغط على ملء المسام الداخلية وتحسين كثافة التشكيل.
- الكربنة:يعمل التسخين المتحكم فيه على تحويل المصفوفة إلى بنية كربونية.
- الرسم البياني لدرجة الحرارة العالية:يساعد العلاج عند درجات حرارة تصل إلى 2800 درجة مئوية تقريبًا على تنقية المادة وتثبيتها.
- التصنيع باستخدام الحاسب الآلي الدقة:يتم استخدام معدات CNC ذات خمسة محاور وأدوات ماسية مخصصة لتشكيل ملفات تعريف دقيقة للخيوط.
- التفتيش والتشطيب:تخضع المسامير النهائية لفحص الأبعاد والمظهر، مع طلاء SiC اختياري عند الحاجة إلى التطبيق.
توفر هذه العملية المتكاملة تحكمًا أفضل في تناسق المواد ودقة الخيوط وإمكانية التتبع عبر دفعات الإنتاج.
كيف يجب عليك اختيار الزر المناسب؟
يتطلب اختيار مسمار الكربون المناسب أكثر من مجرد اختيار قطر الخيط. يجب على المشترين تقييم حالة التشغيل الكاملة قبل تقديم الطلب.
- درجة حرارة التشغيل:تأكيد الحد الأقصى لدرجة الحرارة المستمرة والذروة.
- أَجواء:تحديد ما إذا كان التطبيق يستخدم الفراغ أو النيتروجين أو الأرجون أو بيئة أخرى خاضعة للرقابة.
- مواصفات الموضوع:حدد القطر الصحيح، والملعب، وتكوين الخيط.
- الطول الإجمالي:ضع في اعتبارك سمك المكون وعمق التعشيق والغسالات والصواميل والخلوص المطلوب.
- ركوب الدراجات الحرارية:قم بتقييم مدى تكرار تحرك المعدات بين درجات الحرارة المنخفضة والعالية.
- متطلبات الطهارة:قد تتطلب تطبيقات أشباه الموصلات والخلايا الكهروضوئية رقابة صارمة على الرماد والشوائب المعدنية.
- حماية الأكسدة:بالنسبة للتطبيقات المناسبة ذات درجات الحرارة العالية التي تتضمن الأكسجين، ناقش متطلبات طلاء SiC مع الشركة المصنعة.
كيف ينبغي تركيبها وصيانتها؟
على الرغم من أن المواد المركبة من الكربون والكربون توفر خصائص ممتازة لدرجات الحرارة العالية، إلا أنه يجب التعامل معها بعناية لأن المادة يمكن أن تكون هشة مقارنة بالمعادن المرنة.
- قم بتنظيف الخيوط وإزالة الغبار أو الجزيئات الغريبة قبل التثبيت.
- استخدم مادة تشحيم مناسبة من الجرافيت عالية النقاء عند التوصية بها للاستخدام.
- قم بتطبيق عزم الدوران تدريجيًا وبشكل متساوٍ باستخدام مفتاح عزم الدوران المناسب.
- تجنب أدوات التأثير الهوائي التي يمكن أن تؤدي إلى تحميل موضعي مفرط.
- بالنسبة لنقاط التثبيت المتعددة، قم بربط المكونات بشكل متماثل لتوزيع الحمل.
- قم بتخزين الأزرار غير المستخدمة في بيئة جافة وجيدة التهوية.
- افحص الخيوط قبل إعادة استخدامها، خاصة بعد التجميع والتفكيك المتكرر.
عادةً ما تكون مكونات الكربون-الكربون غير المطلية مخصصة للبيئات الخاملة أو المفرغة الخاضعة للرقابة. بالنسبة لظروف درجات الحرارة العالية المحتوية على الأكسجين، يجب تقييم حماية الأكسدة الخاصة بالتطبيق مع المورد.
الأسئلة المتداولة حول ترصيع الكربون الكربوني
س 1: ما هو الفرق بين ترصيع الكربون الكربوني وترصيع الجرافيت؟
تستخدم مسامير الكربون الكربونية هيكلًا مركبًا معززًا بألياف الكربون، بينما تُصنع مسامير الجرافيت التقليدية عمومًا من كميات كبيرة من الجرافيت. يمكن أن يوفر الهيكل المعزز قوة محسنة، ومقاومة للصدمات الحرارية، ومتانة لتطبيقات التثبيت الصعبة.
Q2: ما الأحجام التي يمكن أن توفرها مسامير الكربون الكربونية JUN TENG؟
توفر JUN TENG أقطار خيط من M3 إلى M30 وأطوال من 10 مم إلى 600 مم، مع تكوينات خيط كامل، وخيط جزئي، ومتدرجة، ومخصصة وفقًا لمتطلبات التطبيق.
Q3: هل يمكن تخصيص ترصيع الكربون الكربوني؟
نعم. يمكن تصنيع الأبعاد المخصصة وتكوينات الخيوط والأطوال والتصميمات المتدرجة وغيرها من الأشكال الهندسية الخاصة وفقًا للرسومات الهندسية ومتطلبات التطبيق.
س 4: هل يمكن استخدام هذه الأزرار مع الصواميل والغسالات من موردين آخرين؟
من الممكن إجراء عملية شراء منفصلة، ولكن استخدام صواميل وغسالات كربونية كربونية متوافقة مع تفاوتات متناسقة للخيوط يمكن أن يحسن توافق التجميع واستقرار التثبيت بشكل عام.
س5: هل يمكن استخدام مسامير الكربون الكربونية في الهواء عند درجات حرارة عالية؟
إن مسامير C/C غير المطلية مخصصة في المقام الأول للبيئات الفراغية والخاملة. إذا كان التطبيق يتضمن ظروف أكسدة ذات درجة حرارة عالية، فيجب تقييم الطلاء المضاد للأكسدة واستراتيجية التشغيل المناسبة مع الشركة المصنعة.
خاتمة
نظرًا لأن معدات المعالجة الحرارية أصبحت أكثر تطلبًا، يجب أن توفر مكونات التثبيت أكثر من مجرد التوصيل الميكانيكي الأساسي.ترصيع الكربون الكربونتوفر مزيجًا من الاستقرار في درجات الحرارة العالية، والتمدد الحراري المنخفض، والبنية خفيفة الوزن، والنقاء العالي، ومقاومة الصدمات الحرارية، والتخصيص المرن الذي يجعلها جذابة بشكل خاص للتطبيقات الكهروضوئية، وأشباه الموصلات، والأفران الفراغية، والمعالجة الحرارية، والتطبيقات المعملية المتقدمة.
من خلال عملية التصنيع المتكاملة، والتصنيع الدقيق باستخدام الحاسب الآلي، والمواصفات المخصصة، ودعم صواميل وغسالات C/C، يمكن لـ JUN TENG توفير حلول تثبيت كاملة لتجميعات المجال الحراري المطلوبة. إذا كنت تختار أدوات تثبيت تتحمل درجات الحرارة العالية لنظام جديد أو تستبدل المسامير المعدنية التقليدية،اتصل بنالمناقشة درجة الحرارة والغلاف الجوي والأبعاد ومتطلبات الخيوط وحل الكربون الكربوني المخصص.
